- ВиробникKrepZevs
- НаявністьВ наявності
- ТипРедуктор
- Тип комплектуючогоКорпус
- Усі характеристики
- Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
- Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
- Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

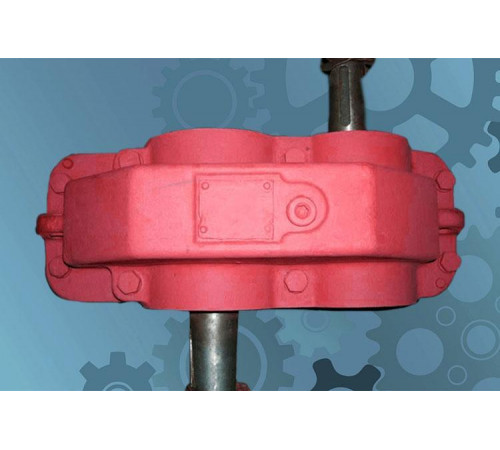

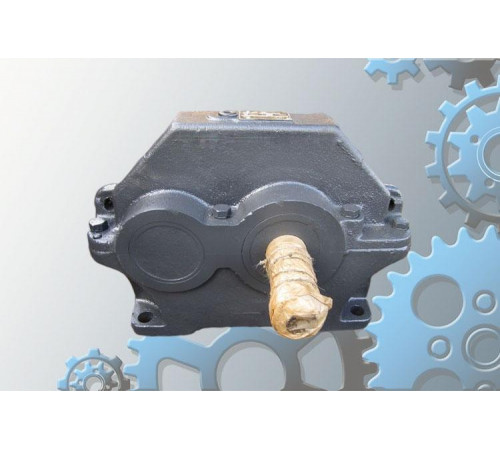

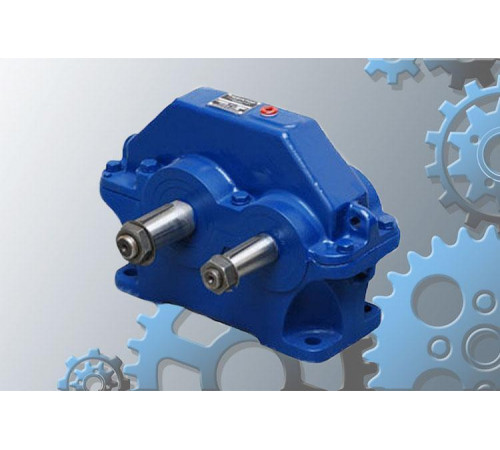

Універсальні редуктори ЦУ-200-2 циліндричні одноступінчасті
Редуктор ЦУ-200-2 використовується як універсальний пристрій, що оптимізує роботу приводної системи в галузі загального машинобудування та суміжних технічних сферах. Ми пропонуємо вам замовити редуктор одноступінчастий циліндричний з вузьким корпусом, що допускає виготування з трьома типами кінців валів: у вигляді напівмуфти, конічний або порожнистий шліцевий.
Редуктор горизонтального виконання виробляється у чавунному корпусі, що перешкоджає негативному впливу навколишнього середовища на справність роботи пристрою.

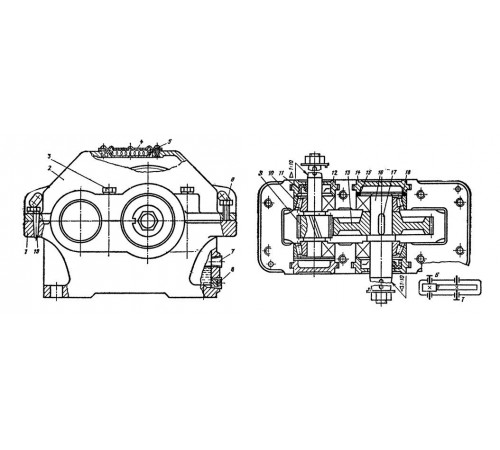

Конструкція редуктора ЦУ
Умови експлуатації
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне, одного напрямку, реверсивне |
|
Режим роботи |
Постійний, з періодичними зупинками |
|
Можливе обертання валів |
Без переваг у будь-яку сторону |
|
Частота обертання вхідного вала |
Не більше 1800 об/хв |
|
Тип атмосфери і запиленість |
Атмосфера типу I і II за ГОСТ 15150-69 при запиленості повітря не більше 10мг/м3 |
|
Кліматичне виконання |
У і Т (для категорії розміщення 1...3) і УХЛ і О (для категорії 4) згідно ГОСТ 15150-69 |
Компанія «Зевс» пропонує купити редуктори ЦУ-200 за найкращою ціною в Україні. Ми працюємо з роздрібними та оптовими покупцями, надаючи для кожного з них зручні умови співпраці. Механізм поставляється з річною гарантією та повним комплектом супроводжуючої документації. Завод Зевс надає доступні ціни на редуктори ЦУ. Здійснюємо відправку товару до будь-якого міста країни.
Технічні характеристики редуктора ЦУ
|
Типорозмір редуктора |
Термічна потужність, кВт |
|||||
|
Номінальні передавальні числа |
||||||
|
2 |
2,5 |
3,15 |
4 |
5 |
6,3 |
|
|
ЦУ-200 |
80 |
74 |
68 |
60 |
54 |
47 |
|
Типорозмір редуктора |
Номінальний момент, що крутить, на вихідному валу Мт, Нм |
Допустима радіальне навантаження, Н |
Об'єм масла, що заливається, л |
Маса, кг |
||
|
На вхідному валу, Fвх |
На вихідному валу, Fвых |
|||||
|
ЦУ-200 |
2000 |
2000 |
5600 |
4 |
135 |
|
Габаритні і приєднувальні розміри редукторів ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-200 |
200 |
437 |
136 |
200 |
212 |
212 |
425 |
36 |
230 |
265 |
580 |
236 |
165 |
160 |
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-200 |
500 |
16 |
20 |
55 |
70 |
М36х3,0 |
М48х3,0 |
24 |
М24х1,5 |
75 |
100 |
10 |
12 |
Вхідний (вихідний) вал редуктора ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-200 |
200 |
437 |
136 |
200 |
212 |
212 |
425 |
36 |
230 |
265 |
580 |
236 |
165 |
160 |
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-200 |
500 |
16 |
20 |
55 |
70 |
М36х3,0 |
М48х3,0 |
24 |
М24х1,5 |
75 |
100 |
10 |
12 |

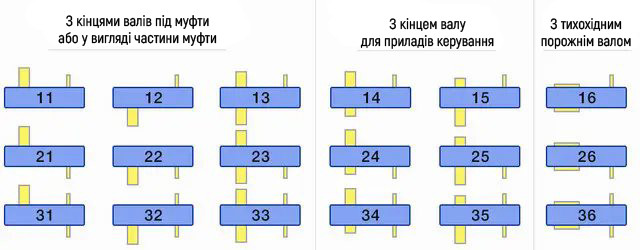

Варіанти складання

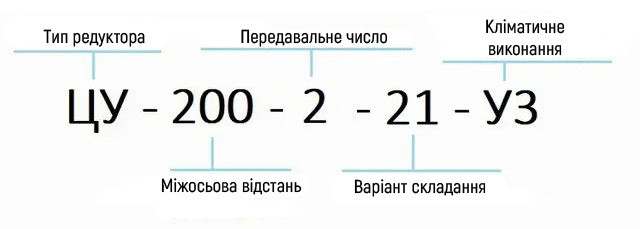

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип комплектуючогоКорпус
- Тип редуктораЦиліндричний
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Вага27
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число2
- Спосіб кріпленняНа лапки
- Тип робочого навантаженняпостійна, змінна, реверсивна
- Матеріал корпусуЧавун
