Універсальні редуктори ЦУ-200-2.5 циліндричні одноступінчасті
Одноступінчастий циліндричний редуктор ЦУ-200-2.5 - це пристрій механічного принципу дії, що дозволяє проводити процеси оптимізації та раціоналізації роботи всього автоматизованого електричного приводу, частина якого він є. Редуктор поставляється для установки між високооборотним двигуном та виконавчим механізмом, причому частота, що входить до системи, може досягати 1800 об/хв.

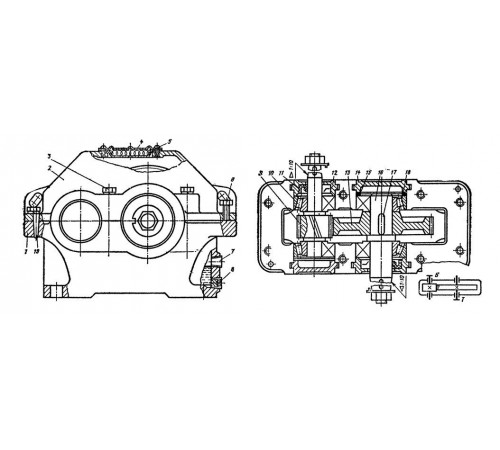

Конструкція редуктора ЦУ
Умови експлуатації
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне, одного напрямку, реверсивне |
|
Режим роботи |
Постійний, з періодичними зупинками |
|
Можливе обертання валів |
Без переваг у будь-яку сторону |
|
Частота обертання вхідного вала |
Не більше 1800 об/хв |
|
Тип атмосфери і запиленість |
Атмосфера типу I і II за ГОСТ 15150-69 при запиленості повітря не більше 10мг/м3 |
|
Кліматичне виконання |
У і Т (для категорії розміщення 1...3) і УХЛ і О (для категорії 4) згідно ГОСТ 15150-69 |
Компанія «Зевс» пропонує купити редуктори ЦУ-200 за найкращою ціною в Україні. Ми працюємо з роздрібними та оптовими покупцями, надаючи для кожного з них зручні умови співпраці. Механізм поставляється з річною гарантією та повним комплектом супроводжуючої документації. Завод Зевс надає доступні ціни на редуктори ЦУ. Здійснюємо відправку товару до будь-якого міста країни.
Технічні характеристики редуктора ЦУ
|
Типорозмір редуктора |
Термічна потужність, кВт |
|||||
|
Номінальні передавальні числа |
||||||
|
2 |
2,5 |
3,15 |
4 |
5 |
6,3 |
|
|
ЦУ-200 |
80 |
74 |
68 |
60 |
54 |
47 |
|
Типорозмір редуктора |
Номінальний момент, що крутить, на вихідному валу Мт, Нм |
Допустиме радіальне навантаження, Н |
Об'єм масла, що заливається, л |
Маса, кг |
||
|
На вхідному валу, Fвх |
На вихідному валу, Fвих |
|||||
|
ЦУ-200 |
2000 |
2000 |
5600 |
4 |
135 |
|
Габаритні і приєднувальні розміри редукторів ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-200 |
200 |
437 |
136 |
200 |
212 |
212 |
425 |
36 |
230 |
265 |
580 |
236 |
165 |
160 |
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-200 |
500 |
16 |
20 |
55 |
70 |
М36х3,0 |
М48х3,0 |
24 |
М24х1,5 |
75 |
100 |
10 |
12 |
Вхідний (вихідний) вал редуктора ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-200 |
200 |
437 |
136 |
200 |
212 |
212 |
425 |
36 |
230 |
265 |
580 |
236 |
165 |
160 |
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-200 |
500 |
16 |
20 |
55 |
70 |
М36х3,0 |
М48х3,0 |
24 |
М24х1,5 |
75 |
100 |
10 |
12 |

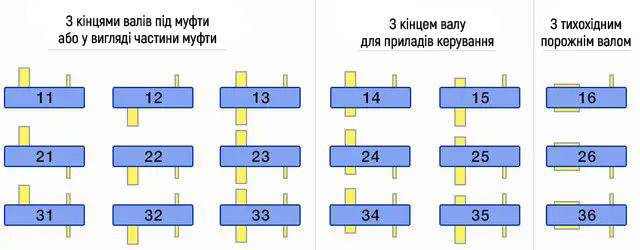

Варіанти складання

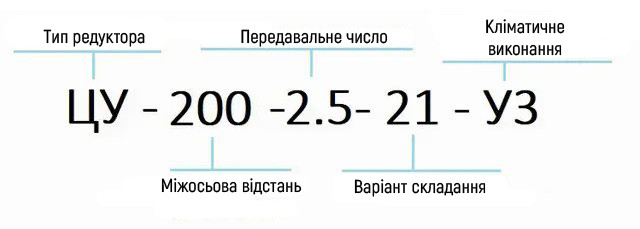

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип комплектуючогоКорпус
- Тип редуктораЦиліндричний
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Вага27
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число2.5
- Спосіб кріпленняНа лапки
- Тип робочого навантаженняпостійна, змінна, реверсивна
- Матеріал корпусуЧавун
