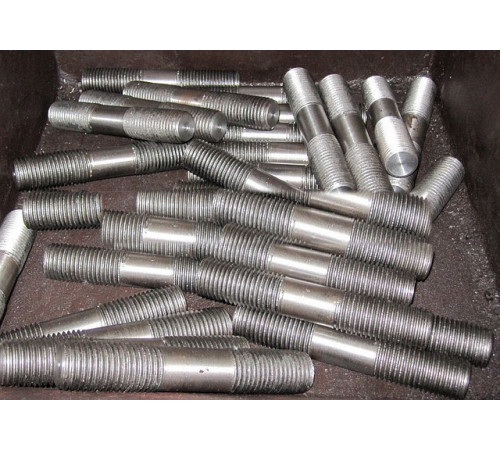

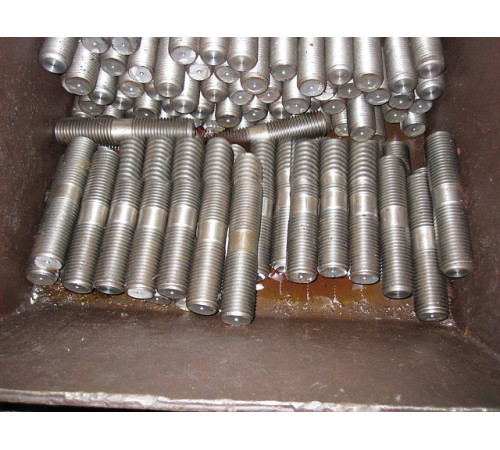

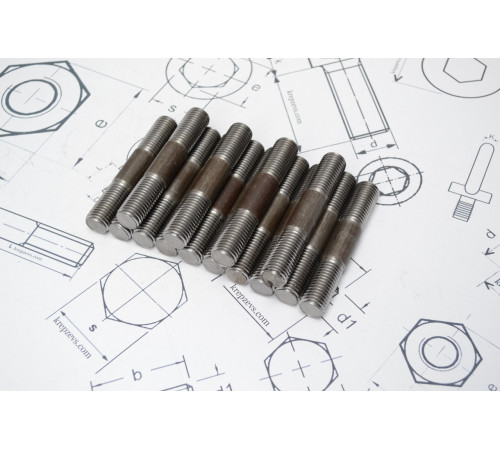

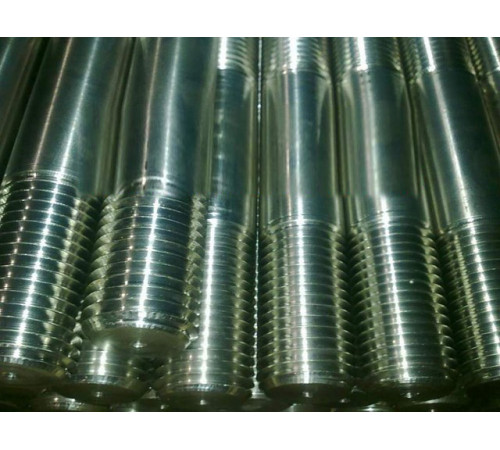

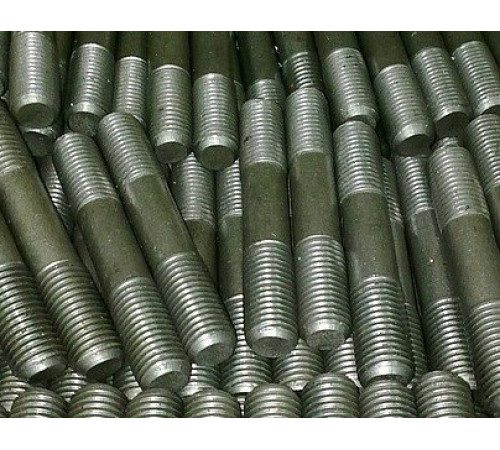

Шпилька різьбова фланцева ГОСТ 9066-75 М20

Виробник
KrepZevs
Наявність
В наявності

180.00 грн.

Тип шпильки
Різьбова
Матеріал шпильки
Високоміцна сталь
Усі характеристики

Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

180.00 грн.

Різьбова шпилька М20 для фланцевих з'єднань ГОСТ 9066-75

Різьбові шпильки відносяться до групи металовиробів, конструкційно являють собою сталевий стрижень з нанесеним метричним різьбленням. Дані елементи користуються великою популярністю, оскільки характеризуються універсальним застосуванням у різних галузях промисловості та виробництва. Але найширше вони експлуатуються саме у будівництві. Дане кріплення встановлюють для скріплення частин конструкцій, де є фланець. Температура робочого середовища знаходиться в діапазоні від 0 до 650 градусів за Цельсієм.

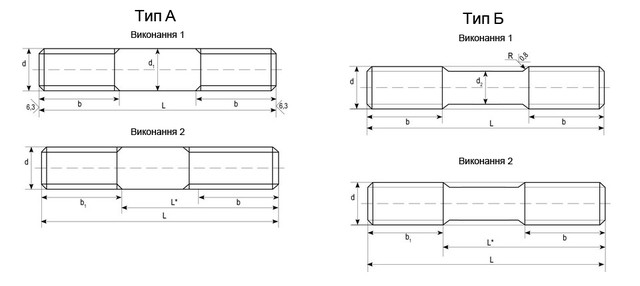

За стандартом ГОСТ 9066-75 випускають два типи виконання шпильок:

тип А - суцільна шпилька, яка має однаковий діаметр різьбової та гладкої частини.
тип Б - відрізняється від типу А тим, що діаметр різьбової частини деталі більший за діаметр гладкої частини шпильки.

Штанги з діаметром різьблення М20 типів А та Б мають два види виконання.

У виконанні 1 елементи виробляють з рівними довжиною різьбовими кінцями.
У виконанні 2 кріплення виготовляють з одним винчується кінцем і одним різьбовим, в такому випадку вони мають різну довжину.

Технічні характеристики різьбової шпильки М20 ГОСТ 9066-75

Характеристики		Значення (мм)
Крок різьби (Р)	великий	2.5
Крок різьби (Р)	дрібний	1.5
Діаметр гладкої частини для типу Б (d2)	з великим кроком	16
Діаметр гладкої частини для типу Б (d2)	з дрібним кроком	18
Довжина кінця, що загвинчується (b1)		28
Довжина різьбового кінця (b)	довжина шпильки від 45 – 95 (мм)	40
Довжина різьбового кінця (b)	довжина шпильки від 100 – 150 (мм)	48

Таблиця теоретичної ваги шпильки М20 ГОСТ 9066-75

Довжина шпильки (мм)	Маса шпильки типу А виконання 1 і 2, кг	Маса шпильки типу Б виконання 1, кг	Масса шпильки типа Б исполнения 2, кг
85	0,178	0,170	0,170
90	0,191	0,180	0,178
95	0,203	0,190	0,186
100	0,216	0,200	0,195
110	0,241	0,220	0,211
120	0,266	0,240	0,228
130	0,290	0,260	0,244
140	0,315	0,280	0,261
150	0,340	0,300	0,277
160	0,364	0,320	0,294
170	0,389	0,340	0,311
180	0,413	0,360	0,327
190	0,438	0,380	0,344
200	0,463	0,400	0,360
210	0,488	0,420	0,377
220	0,513	0,440	0,393
230	0,538	0,460	0,410

Замовити різьбові шпильки для фланцевих з'єднань ГОСТ 9066-75 можна на сайті компанії «Зевс» оптом та в роздріб за доступною ціною.

Купуючи товар на нашому підприємстві ви отримуєте сертифікати якості на елементи. У нашому каталозі представлений великий асортимент металовиробів з різними типорозмірами. Доставка здійснюється по всій Україні одразу після внесення оплати. Гарантія якості на вироби – 36 місяців з моменту придбання. Для постійних клієнтів та оптових покупців діє гнучка система знижок. У разі виникнення труднощів у виборі кріплення або оформленні замовлення ви завжди можете звернутися за допомогою до наших менеджерів.
