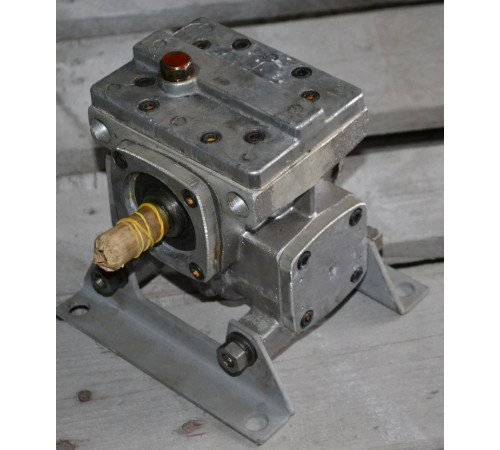

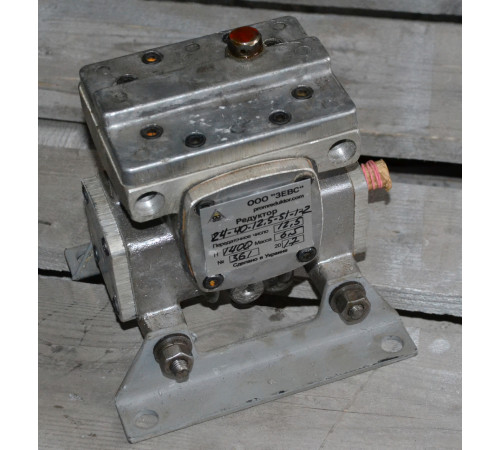

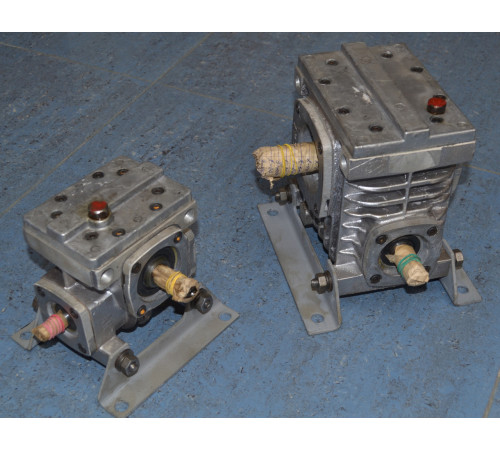

Черв'ячний редуктор 2Ч-40

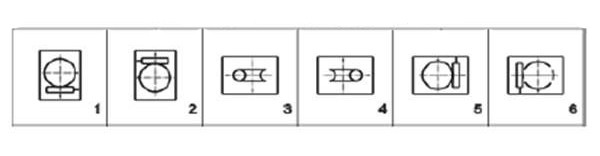

Черв'ячний редуктор 2Ч-40 має міжосьову відстань 40 (мм). Використовуються дані механізми у промисловому устаткуванні для перетворення параметрів крутного моменту та частоти обертання валу. Даний типорозмір є ходовим і виробляється в 4 варіантах збирання, що дозволяє легко підібрати необхідну вам монтажну позицію.

Один черв'яковий ступінь забезпечує редуктору 2Ч-40 передавальні числа в діапазоні від 8 до 63. Вали перетворювача мають перпендикулярне розташування відносно один одного. Максимальна швидкість, що подається на вхідний вал не повинна перевищувати 1800 оборотів в хвилину. Невеликі габарити та плавна безшумна робота робить редуктор 2Ч-40 дуже затребуваним у багатьох виробничих галузях.

Купити черв'ячний редуктор 2Ч, ціна якого є досить прийнятною, ви можете на сайті компанії виробника «Зевс». Сучасне обладнання, встановлене на нашому заводі, дозволяє створювати якісні пристрої, які прослужать вам багато років. Суворий контроль якості виключає будь-який шлюб. Якщо у вас виникли питання, наші менеджери нададуть вам детальну консультацію та допоможуть з вибором перетворювача. Ми здійснюємо як оптове, так і роздрібне постачання по всій Україні. Кожен редуктор має унікальний паспорт та гарантію на 12 місяців.

З'єднувальні і габаритні розміри черв'ячного редуктора 2Ч

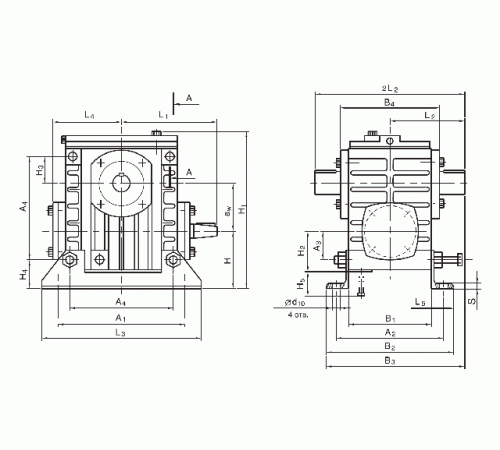

Схема редуктора 2Ч

Типорозмір редуктора	a_w	А₁	А₂	А₃	А₄	B₁	B₂	B₃	B₄	H	H₁	H₂	H₃	H₄
2Ч-40	40	150	140	35	105	100	164	182	120	72	180	55	30	37

Типорозмір редуктора	H₅	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	d₂	d₃	d₄
2Ч-40	115	100	90	180	75	32	3	6	16	18	14.6	М5

Технічні характеристики редуктора 2Ч-40

Номінальне передатне число	Фактичне передатне число	Частота обертання вала 1500 об/хв.
Номінальне передатне число	Фактичне передатне число	М_кр на вихідному валу, Нм	ККД
8	7.75	28	0.87
10	9.75	28	0.85
12.5	12.25	26	0.83
16	15.5	28	0.81
20	19.5	28	0.76
25	24.5	26	0.73
31.5	31	32	0.7
40	39	29	0.63
50	49	28	0.6
63	64	26	0.58
80	–	–	–

Розміри вхідних/вихідних валів редуктора

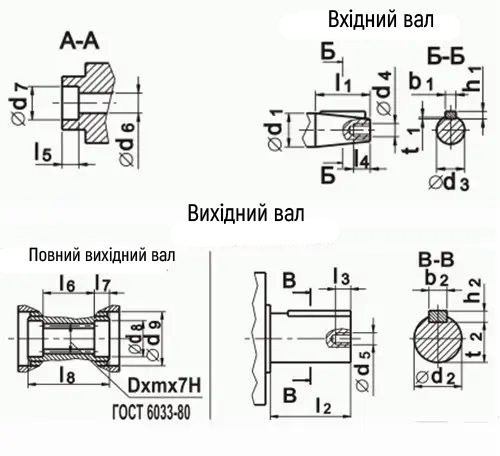

Вхідний/ вихідний вал редуктора 2Ч

Типорозмір редуктора	d₅	d₆	d₇	d₈	d₉	d₁₀	h₁	h₂	I₁	I₂	I₃	I₄	I₅	I₆
2Ч-40	М5	10.5	16	23	60	13	3	6	28	28	15	15	8	72

Типорозмір редуктора	I₇	I₈	s	t₁	t₂	Евольвентні шліци ГОСТ 6033-80	Об'єм масла, л	Маса, кг
2Ч-40	20	112	4	1.8	14.5	22×1.5×7Н	0.18…0.3	6.7
