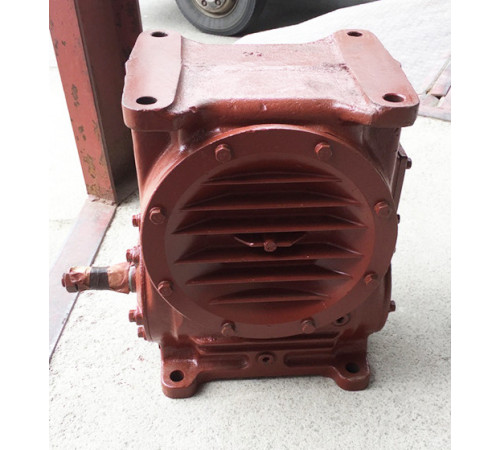

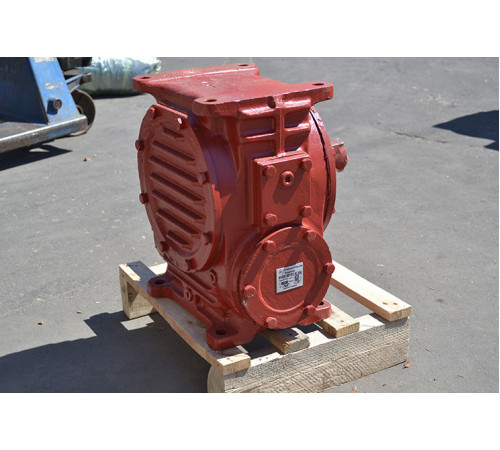

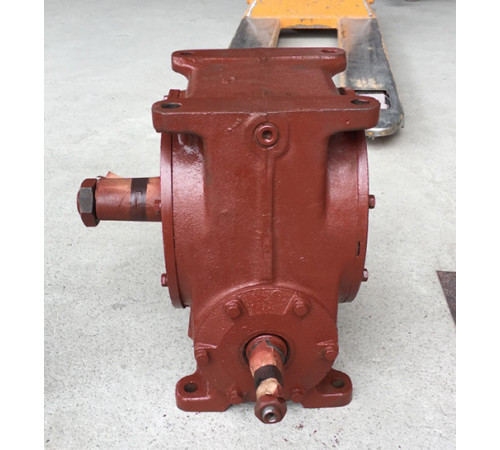

Черв'ячний редуктор Ч-100
Пристрої перетворення моменту і швидкість обертання, які у систему електричного двигуна, називаються промисловими редукторами. Найбільш поширений вид даного механізму, заснований на використанні черв'ячного способу передачі, називається черв'ячним редуктором серії Ч .
До одного із типорозмірів пристрою можна віднести редуктор Ч-100. Перевагою даного перетворювача є можливість встановлення в невеликий простір (наприклад, всередину іншого механізму), чому сприяє невеликий розмір редуктора, наявність режиму самогальмування, плавність ходу та малошумність.
Умови експлуатації редуктора Ч
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне |
|
Напрямок руху вала |
Односпрямований або реверсивний |
|
Режим роботи |
Постійний або з зупинками |
|
Частота обертання вхідного вала, не більше |
1800 об/хв |
|
Зовнішнє середовище |
Нейтральне, неагресивне і вибухобезпечне |
|
Кліматичне виконання |
У, Т для категорії розміщення 1-3 та УХЛ, О для категорії розміщення 4 |
Ми можемо допомогти вам вибрати потрібний редуктор. Звертайтеся до менеджерів заводу «Зевс», щоб дізнатися більше про призначення та спосіб встановлення редуктора Ч, ціна на який ми мінімальна.
Співпраця з компанією "Зевс" - це завжди вигідний і надійний спосіб придбати якісний товар. Ми зобов'язуємось надати гарантію на будь-який пристрій, а також надаємо можливість отримання замовлення у будь-якій точці України.
Телефонуйте нам вже сьогодні - не проґавте можливість купити редуктор Ч за найкращою вартістю!

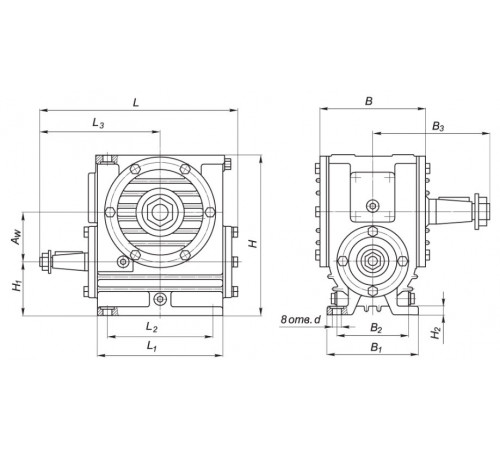

Габаритні і приєднувальні розміри редуктора Ч
|
Редуктор |
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
|
Ч-100 |
100 |
194 |
175 |
140 |
225 |
312 |
100 |
18 |
373 |
240 |
200 |
225 |
19 |
Приєднувальні розміри швидкохідного валу редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
|
Ч-100 |
32 |
М20х1,5 |
80 |
58 |
6 |
17,05 |
Приєднувальні розміри тихохідного вала редуктора Ч (2 виконання)
|
Редуктор |
d |
d 1 |
l |
l 1 |
l 2 |
b |
t |
b 1 |
t 1 |
|
Ч-100 |
45 |
М30х2,0 |
110 |
82 |
90 |
12 |
23,45 |
14 |
48,5 |
Приєднувальні розміри порожнистих валів редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
|
Ч-100 |
46 |
35 |
205 |
90 |
10 |
38,3 |
45 х 2,0 х Н8 |
Варіанти складання (вид зверху)
Варіант розташування черв'ячної пари (вид зверху)

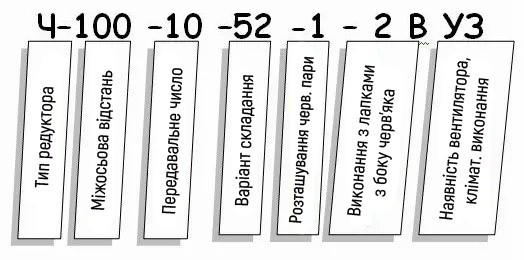

Приклад умовного позначення редуктора Ч
Технічні характеристики
- ТипРедуктор
- Тип редуктораЧерв'яковий
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Розташування валів редуктораГоризонтальне
- Спосіб кріпленняНа лапки
- Частота обертання вихідного валу300
- Максимальний крутний момент570
- Тип робочого навантаженняпостійна, змінна
- Матеріал корпусуЧавун
- Передавальне число8 - 80
- КолірСиній, червоний, сірий
- Діаметр осі валуЗа погодженням
- СтанНове
- Кількість олії в редукторі1.5 – 3 л
- Термообробка зубівТак
- Матеріал виготовлення валівсталь 40Х та 45
