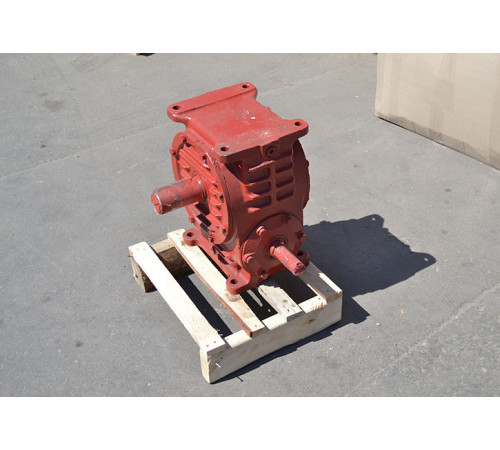

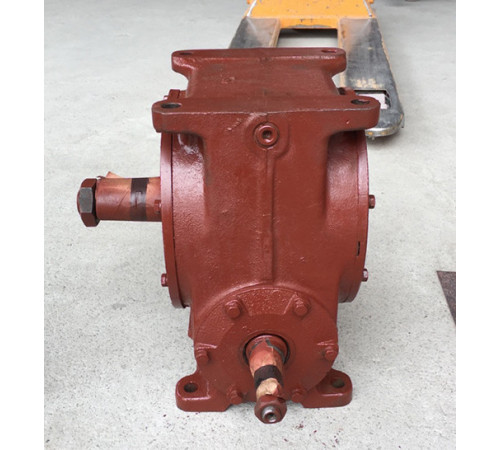

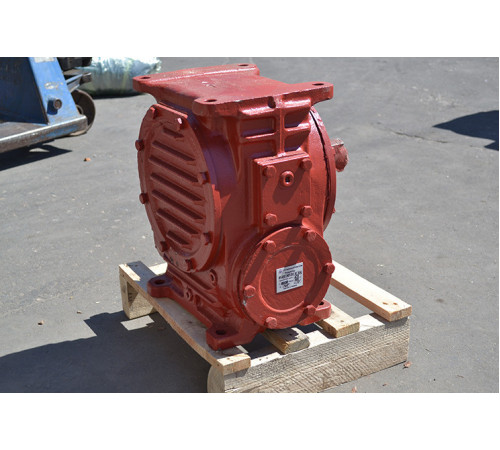

Черв'ячний редуктор Ч-160
Одноступінчасті редуктори Ч – черв'якові механічні перетворювачі загального призначення. Вони можуть бути встановлені в системах вантажопідіймальних пристроїв, наносах, автотранспорті, різних приводах та інших конструкціях.
При оформленні замовлення Ви можете вибрати типорозмір механізму, варіант розташування лап, матеріал корпусу. Редуктори Ч 160, ціна на які залежить від обраного передатного відношення, виконання, збирання та інших особливостей, є універсальними пристроями, тому так потрібні вітчизняній промисловості та сільському господарстві.
Умови експлуатації редуктора Ч
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне |
|
Напрямок руху вала |
Односпрямований або реверсивний |
|
Режим роботи |
Постійний або з зупинками |
|
Частота обертання вхідного вала, не більше |
1800 об/хв |
|
Зовнішнє середовище |
Нейтральнае, неагресивне та невибухонебезпечна |
|
Кліматичне виконання |
У, Т для категорії розміщення 1-3 та УХЛ, О для категорії розміщення 4 |
Ми можемо допомогти вам вибрати потрібний редуктор. Звертайтеся до менеджерів заводу «Зевс», щоб дізнатися більше про призначення та спосіб встановлення редуктора Ч, ціна на який ми мінімальна.
Співпраця з компанією "Зевс" - це завжди вигідний і надійний спосіб придбати якісний товар. Ми зобов'язуємось надати гарантію на будь-який пристрій, а також надаємо можливість отримання замовлення у будь-якій точці України.
Телефонуйте нам вже сьогодні - не проґавте можливість купити редуктор Ч за найкращою вартістю!
Габаритні і приєднувальні розміри редуктора Ч
|
Редуктор |
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
|
Ч-160 |
160 |
282 |
280 |
230 |
280 |
500 |
140 |
30 |
551 |
350 |
300 |
345 |
22 |
Приєднувальні розміри швидкохідного валу редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
|
Ч-160 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,95 |
Приєднувальні розміри тихохідного вала редуктора Ч (2 виконання)
|
Редуктор |
d |
d 1 |
l |
l 1 |
l 2 |
b |
t |
b 1 |
t 1 |
|
Ч-160 |
70 |
М48х3,0 |
140 |
105 |
140 |
18 |
36,375 |
20 |
74,5 |
Приєднувальні розміри порожнистих валів редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
|
Ч-160 |
72 |
60 |
275 |
130 |
18 |
64,4 |
70 х 2,5 х Н8 |
Варіанти складання (вид зверху)
Варіант розташування черв'ячної пари (вид зверху)

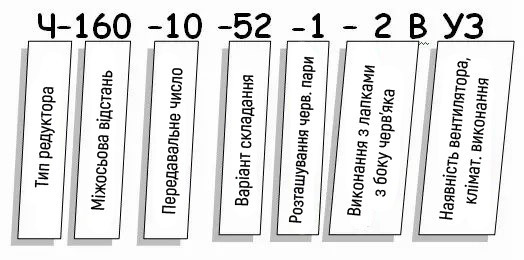

Приклад умовного позначення редуктора Ч
Технічні характеристики
- ТипРедуктор
- Тип редуктораЧерв'яковий
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Вага157
- Розташування валів редуктораГоризонтальне
- Спосіб кріпленняНа лапки
- Частота обертання вихідного валу300
- Максимальний крутний момент1900
- Тип робочого навантаженняпостійна, змінна
- Матеріал корпусуЧавун
- Передавальне число8 - 80
- КолірСиній, червоний, сірий
- Діаметр осі валуЗа погодженням
- СтанНове
- Кількість олії в редукторі4 - 10 л
- Термообробка зубівТак
- Матеріал виготовлення валівсталь 40Х та 45
