- ВиробникKrepZevs
- НаявністьВ наявності
- ТипРедуктор
- Тип редуктораЧерв'яковий
- Усі характеристики
- Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
- Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
- Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

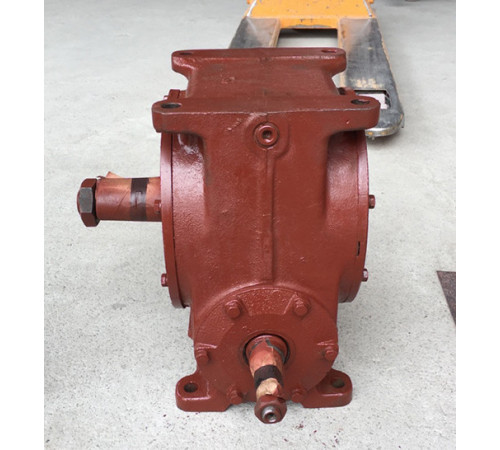

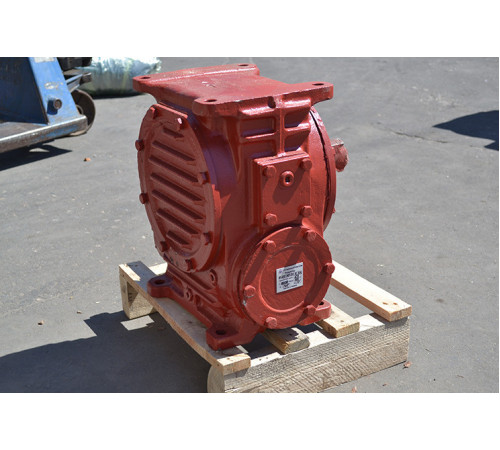

Черв'ячний редуктор Ч-80
Одноступінчасті черв'ячні редуктори Ч - це універсальні пристрої, що мають компактні габарити, можливість досягнення великих передатних чисел, низький рівень шуму та інші особливості.
Робота редуктора Ч-80 спирається на черв'ячний спосіб зачеплення робочої пари. Вона ґрунтується на русі черв'яка (валу особливої будови) по зубчастому колесу. У ході експлуатації пристрою можливо отримання оптимальних величин для роботи системи.
Умови експлуатації редуктора Ч
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне |
|
Напрямок руху вала |
Односпрямований або реверсивний |
|
Режим роботи |
Постійний або з зупинками |
|
Частота обертання вхідного вала, не більше |
1800 об/хв |
|
Зовнішнє середовище |
Нейтральне, неагресивне і вибухобезпечне |
|
Кліматичне виконання |
У, Т категорії розміщення 1-3 і УХЛ, О для категорії розміщення 4 |
Ми можемо допомогти вам вибрати потрібний редуктор. Звертайтеся до менеджерів заводу «Зевс», щоб дізнатися більше про призначення та спосіб встановлення редуктора Ч, ціна на який ми мінімальна.
Співпраця з компанією "Зевс" - це завжди вигідний і надійний спосіб придбати якісний товар. Ми зобов'язуємось надати гарантію на будь-який пристрій, а також надаємо можливість отримання замовлення у будь-якій точці України.
Телефонуйте нам вже сьогодні - не проґавте можливість купити редуктор Ч за найкращою вартістю!

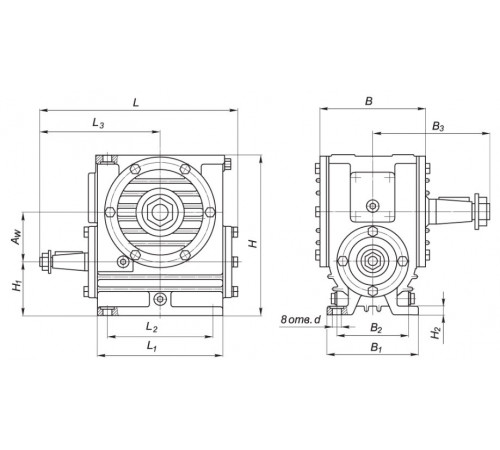

Габаритні і приєднувальні розміри редуктора Ч
|
Редуктор |
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
|
Ч-80 |
105 |
120 |
100 |
140 |
163 |
180 |
72 |
37 |
160 |
100 |
150 |
100 |
13 |
Приєднувальні розміри швидкохідного валу редуктора Ч-80
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
|
Ч-80 |
25 |
М8 |
42 |
20 |
5 |
13,45 |
Приєднувальні розміри тихохідного вала редуктора Ч-80
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
|
Ч-80 |
35к6 |
М8 |
80 |
20 |
10 |
38 |
Приєднувальні розміри порожнистих валів редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
|
Ч-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
Варіанти складання (вид зверху)
Варіант розташування черв'ячної пари (вид зверху)

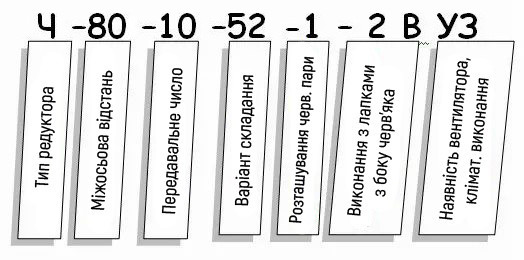

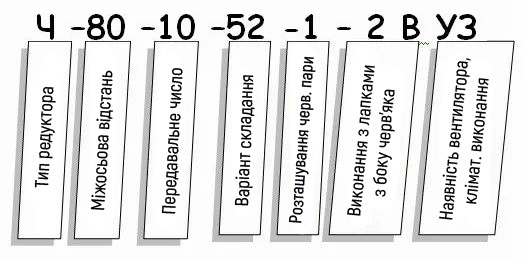

Приклад умовного позначення редуктора Ч
Технічні характеристики
- ТипРедуктор
- Тип редуктораЧерв'яковий
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Розташування валів редуктораГоризонтальне
- Спосіб кріпленняНа лапки
- Частота обертання вихідного валу300
- Максимальний крутний момент280
- Тип робочого навантаженняпостійна, змінна
- Матеріал корпусуЧавун
- Передавальне число8 - 80
- КолірСиній, червоний, сірий
- Діаметр осі валуЗа погодженням
- СтанНове
- Кількість олії в редукторі1 л
- Термообробка зубівТак
- Матеріал виготовлення валівсталь 40Х та 45
